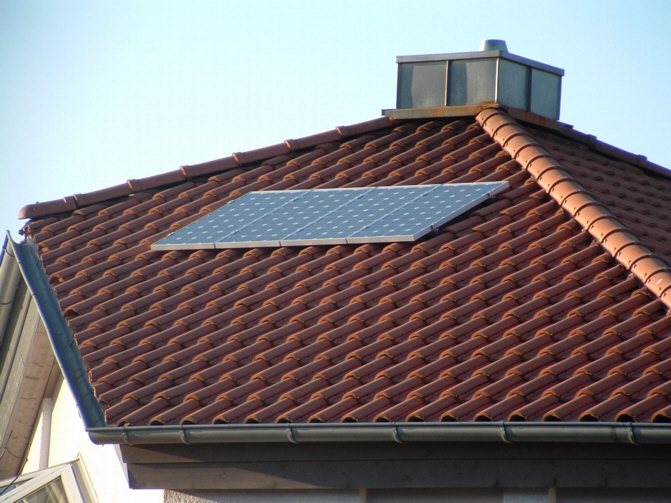

Die hier gebaute Solaranlage ist eine Inselanlage, mit der ein Zimmer im Haus mit Strom versorgt wird.

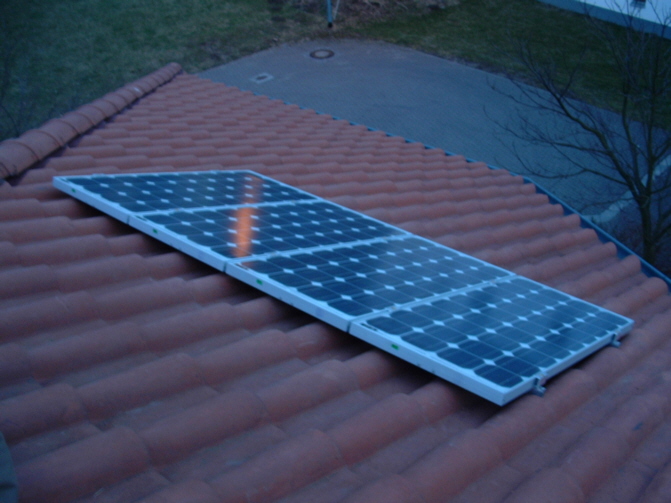

Die 4 Solarmodule bestehen aus monokristallinen Solarzellen mit einer Leistung von je 75 Wp (Watt peak)

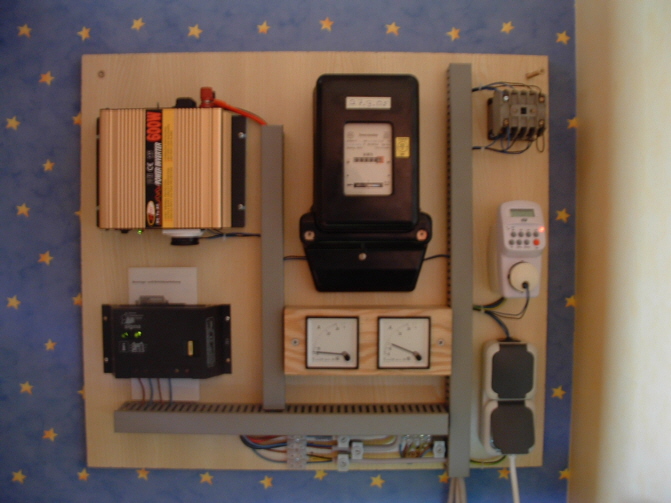

Bei einer Inselanlage fließt der Strom über einen Laderegler in einen Speicher. Hier sind es 3 Autobatterien mit insgesamt 360 Ah. Der Strom wird anschliessend mit einem Wechselrichter von 12 V auf 230 V hochtransformiert.


Die Planung:

Wichtig ist die Wahl der richtigen Solarmodule. Hier gibt es 3 verschiedene Typen:

1. Die polykristallinen Module.
Je nach dem, wie gut das angelieferte Silizium ist, werden entweder mono- oder polykristalline Zellen gebaut.
Die Polykristallinen werden aus dem etwas unreineren Silizium gegossen.
Sie sind aber Platzsparender als monokristalline Module, weil sie im Gegensatz zu monokristallinen Zellen aus viereckigen und nicht aus runden Siliziumblöcken herausgeschnitten werden. Sie haben meist eine blaue Oberfläche, an denen man sie gut erkennen kann

2. Die monokristallinen Module.
Diese werden wie bereits erwähnt aus dem etwas besseren Silizium hergestellt. Sie haben eine höhere
Leistung bei Teilabschattung als die polykristallinen Module. Zudem sind sie auch günstiger im Preis. Der
einzige Nachteil ist die Grösse der runden Zellen.
Trotzdem werden die meisten Netzeinspeiseanlagen mit monokristallinen Zellen ausgestattet.

3. Die amorphen Module.
Diese werden vor allem dort eingesetzt wo schlechtes Wetter herrscht. Sie haben die höchste Leistung
bei schlechtem Wetter als die anderen Module.

Die beste Leistung erzielt man wie hier mit einer Dachneigung von 30 Grad und Südlage.


Heraussuchen der passenden Teile:

Die Solarmodule.
Am besten sind meiner Meinung nach die monokristallinen Module. Die Grösse der Anlage ist immer vom Verbrauch abhängig. 300 Wp Solarfläche reichen für ca. 1,8 kWh pro Tag im Sommerhalbjahr.

Der Laderegler.
Laderegler gibt es in vielen verschiedenen Varianten und Grössen. Am einfachsten sind die mit
LED Statusanzeige. Hier bekommt man über mehrfarbige LED´s den Ladezustand angezeigt. Die etwas
ausgefallene Variante ist mit LCD Anzeige, bei der man den aktuellen Ladezustand, Batteriespannung, Ladestrom, Modulstrom, usw. angezeigt bekommt. Zusätzlich gibt es meistens einen PC-Anschluss, womit man die Daten auswerten kann.

Die Akkus.
Am besten eignen sich spezielle Solarbatterien, die eine geringe Selbstentladung haben und so den Strom über längere Zeit ohne grössere Verluste speichern können. Es geht natürlich auch mit normalen Autobatterien, die nur ein Bruchteil der Solarbatterien kosten. Der Vorteil bei den Solarbatterien liegt darin, dass sie nicht wie Autobatterien mit Säure, sondern mit Gel betrieben werden. Sie sind zudem wartungsfrei und gasen nicht.

Der Wechselrichter.

Hier gibt es wieder 3 verschiedene Sorten:

1. Der modifizierte Sinuswechselrichter. Er erzeugt eine nicht originale Sinusspannung. Durch die nicht echte
Sinusspannung kann es zu Problemen bei Geräten mit Transformatoren kommen. Er ist deshalb nicht für Fernseher oder ähnliche auf Hochfrequenz arbeitende Geräte geeignet. Dafür ist er der billigste den es gibt.

2. Der quasi Sinuswechselrichter. Er erzeugt eine Sinuswelle mit treppenstufigem Verlauf. Hier gibt
es im grossen und ganzen keine Probleme mit Fernsehern.

3. Der Sinuswechselrichter. Er erzeugt die echte Sinusspannung wie sie aus der Steckdose kommt. Dieser ist
aber der teuerste Wechselrichter den es gibt.


Montage der Solarzellen:

Hier geht es darum, eine möglichst gute Position der Anker zu finden.
Diese werden direkt auf den Dachsparren geschraubt.
Die Anker mit mindestens einer durchgehenden Schraube befestigen.

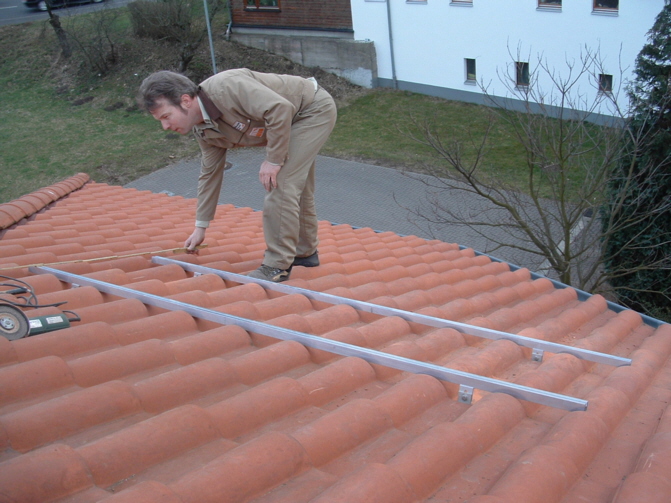

Als nächstes werden die Winkel und die Schienen befestigt.
